QUELQUES RÉALISATIONS :

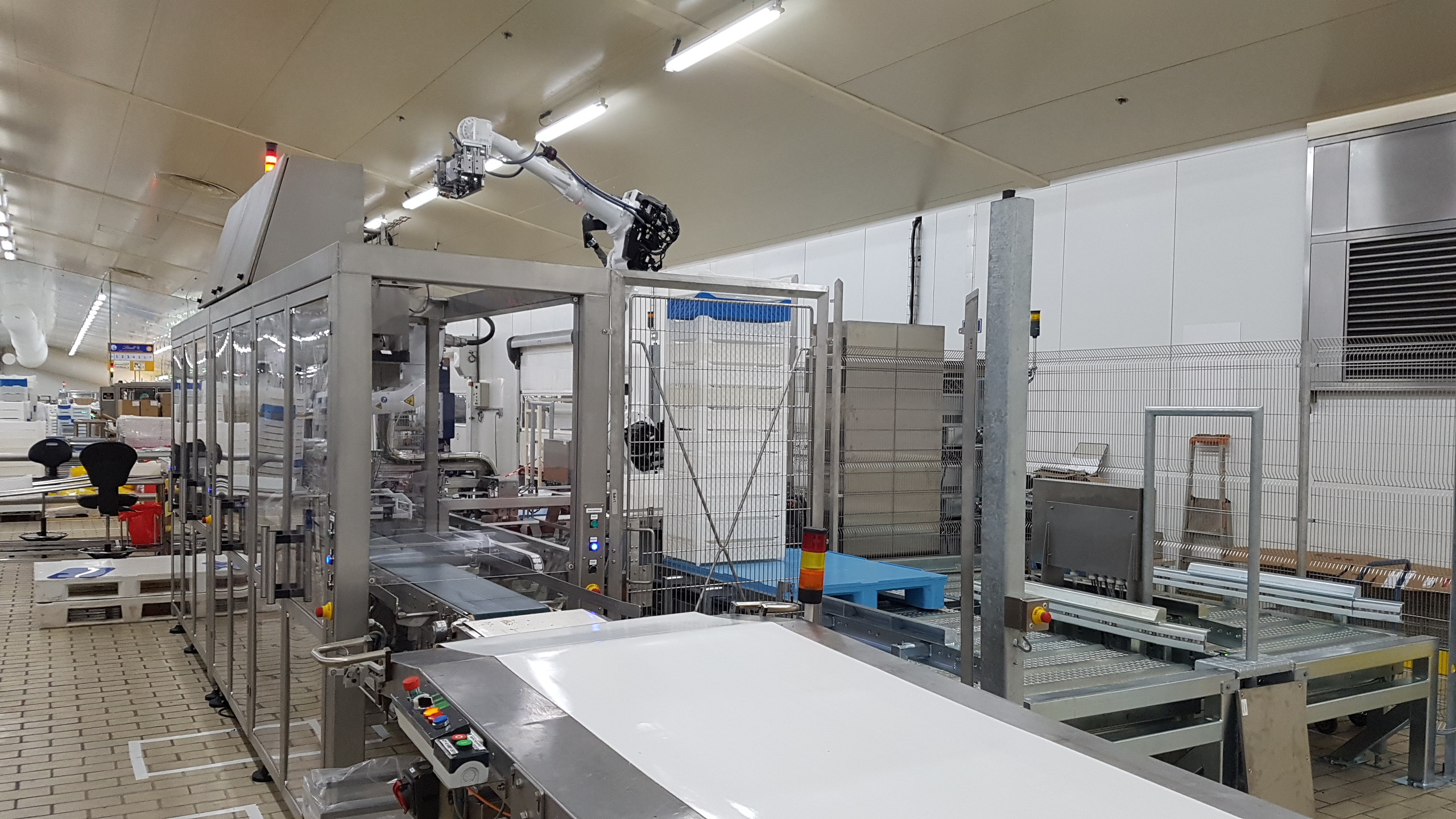

EMPILAGE PLAQUES DE GÉNOISES:

  • Objectifs :

Empilage de 2 à 8 feuilles de génoise d’épaisseurs 8 ou 15 mm en insérant entre chacune une feuille de papier (automatisation d'un poste de travail).

  • Caractéristiques :

Produit : feuille de génoise long. 580 mm x larg. 380 mm - Épaisseur : 8 mm ou 15 mm.

Cadence : 14 feuilles/min.

Fonctionnement de la machine : 2 x 8 H.

Changement des rouleaux de papier sans arrêt de la production (12h d'autonomie du rouleau).




 MAGASIN A TÔLES :

  • Objectifs :

Stocker des tôles de différentes matières et de différentes épaisseurs.

  • Caractéristiques :

Produit : Tôle épaisseur 1 mm à 50 mm et dimensions maximales 4000 mm x 2500 mm.

Capacité totale du stock : 15 étages de stockage de 50 mm de tôles chacun.

Charge maxi par étage = 4T.

Ensemble châssis principal, console de levage articulée, chariot mobile, cartérisation avec armoire principale.

Scrutateur laser de sécurité.

Fonctionnement de la machine en 1 x 8 H.




CHARIOT PORTE CONTENEUR :



  • Objectifs :

Le but est de transporter un conteneur de déchets amiantés dans une zone confinée pour en déverser son contenu.

Trois zones (libre, lavage et confinée) sont sur le parcours du chariot, chacune est accessible par des portes sectionnelles automatiques.

Sur le retour de la zone confinée, le chariot est lavé automatiquement dans son intégralité, même l'intérieur du conteneur.

  • Caractéristiques :

Produit : conteneur de 20 pieds avec charge maxi de 20T.

Basculement du conteneur à 40°, actionné par vérin hydraulique.

Chariot entrainé par moteur électrique + variateur de vitesse.

Ensemble mobile avec coffret électrique intégré.

Cadence : un aller-retour par heure en moyenne, en 3 x 8 H.




 TRAITEMENTS DE DÉCHETS :



  • Objectifs :

Traitement des déchets amiantés avant d'être transportés sur une bande vers un four.

Les déchets sont préalablement stockés dans des stockeurs de 20 à 32 m3 (également conçus par CERIA).

  • Caractéristiques :

Produit : transport de déchets amiantés tels que plastiques, bois, fibro ciment, boue, ...

4 Convoyeurs 8600 mm x 850 mm entrainés par moteur avec variateur commandé par bus CanOpen (SCHNEIDER), vitesse 30 m/min.

Fonctionnement en 3 x 8 H.








PROJET TRI ÉPIS DE MAÏS :

  • Objectifs :

Trier des épis de maïs disposé en vrac sur un convoyeur puis les déposer dans une chaine à taquets.

Les épis sont triés avec une caméra selon leurs dimensions, leurs couleurs (contrôle d'absence de feuilles). La même caméra définie la position de prise pour les robots.

  • Caractéristiques :

Produit : épis de maïs entre 150 et 200 mm, Ø 60 mm, poids 400 g.

3 robots delta, 3 préhenseurs en mousse, un châssis cartérisé inox, une armoire électrique et un caisson inox avec caméra tracking / contrôle qualité.

Cadence 300 épis/min.

Fonctionnement 3x8H.

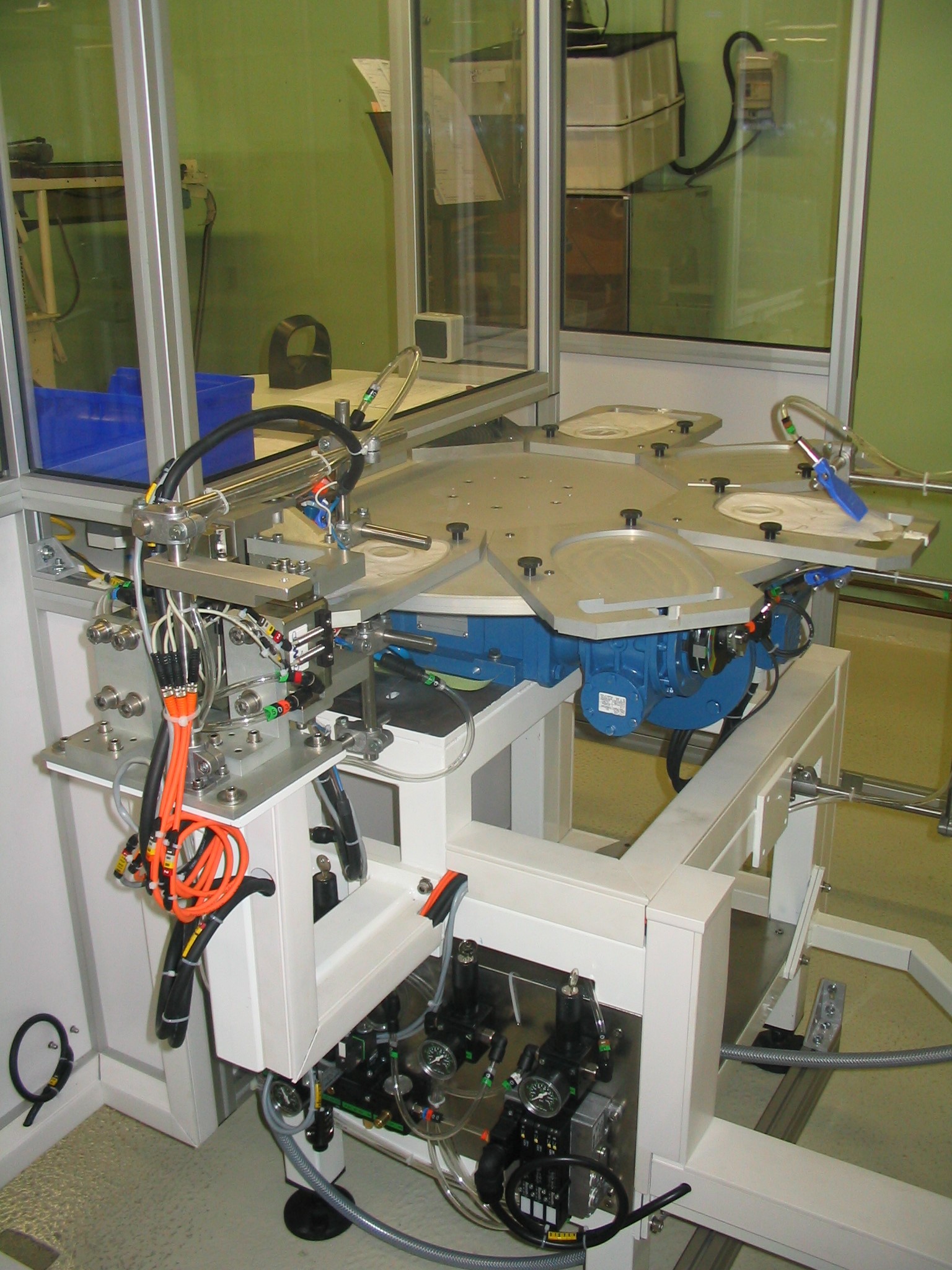

 MACHINE DE SOUDURE DE BOUCHONS MÉDICALES :

  •  Objectifs :

Souder des bouchons sur des poches de stomie.

  • Caractéristiques :

Fonctionnement : le bouchon est maintenu, la poche est soudée sur l'embase du bouchon par des électrodes (protection de la poche à l'aide d'une bande téflon).

Fonctionnement cyclique en 2 x 8 H.

Température de soudure à 105°C, temps de soudure 2,5 s et refroidissement de 1 s avec ventilateur.

Cadence : 1 poche toutes les 6 s.

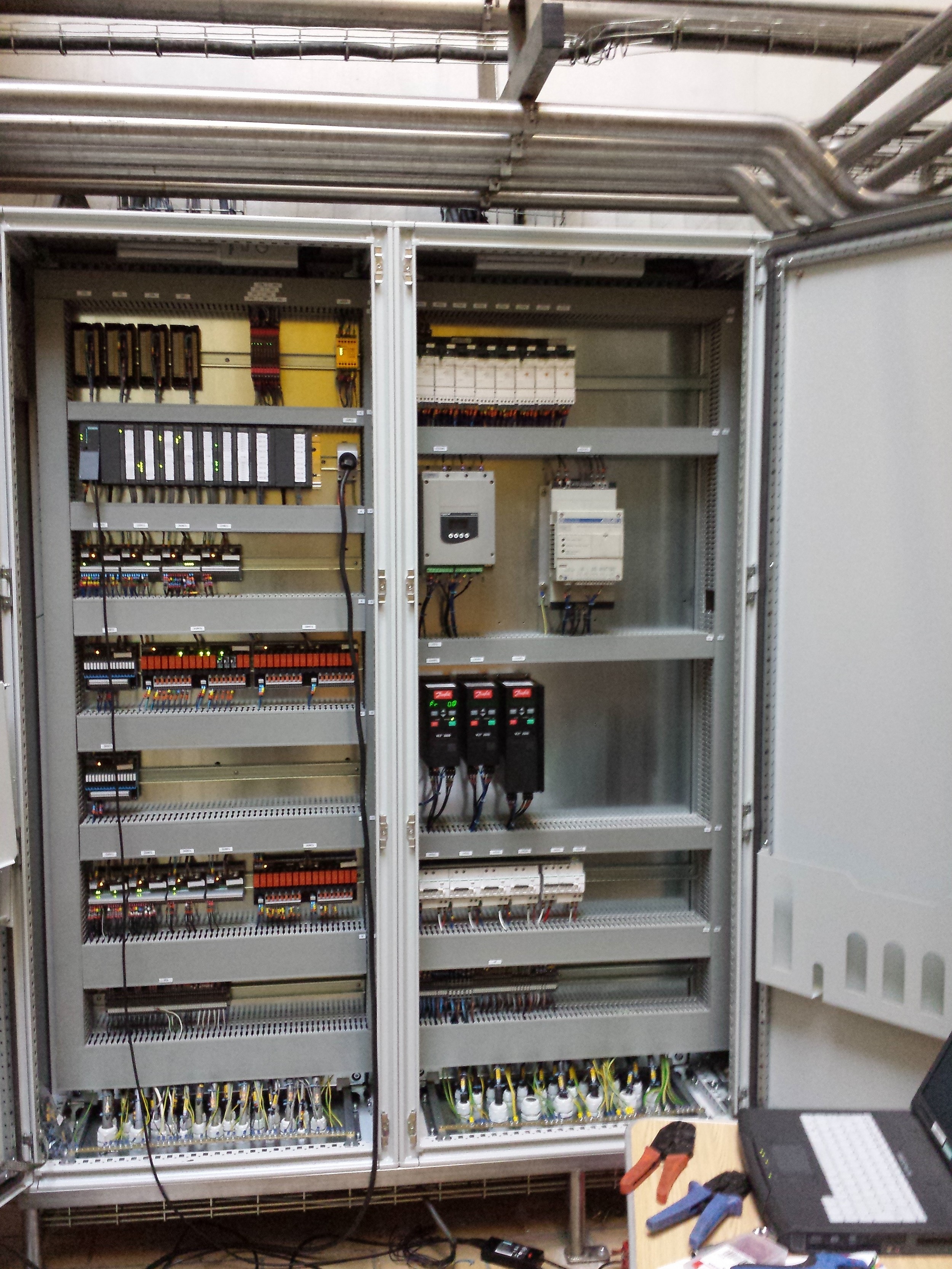

REWAMPING D'UNE INSTALLATION DE DISTRIBUTION DE PRODUITS ALIMENTAIRES :



Avant                                                                        Après

  •  Objectifs :

Remplacer une armoire de distribution de produits pour gâteaux (8 cuves).

Remplacement d'un S5-115U (SIEMENS).

  • Travaux effectués :

Remplacement de l'armoire et de son automate par un S7-300 (SIEMENS) avec ses embases de précablage.

Création d'une supervision en Wincc Advanced (SIEMENS) sur base PC en réseau Ethernet avec l'automate.

Système comprenant environ 150 entrées TOR et 90 sorties TOR + entrées / sorties analogiques.

Régulation de température par automate, gestion de niveau par capteur ultrason ou capteur de pression.

Analyse fonctionnelle + Programmation complète + installation sur site + mise en service.

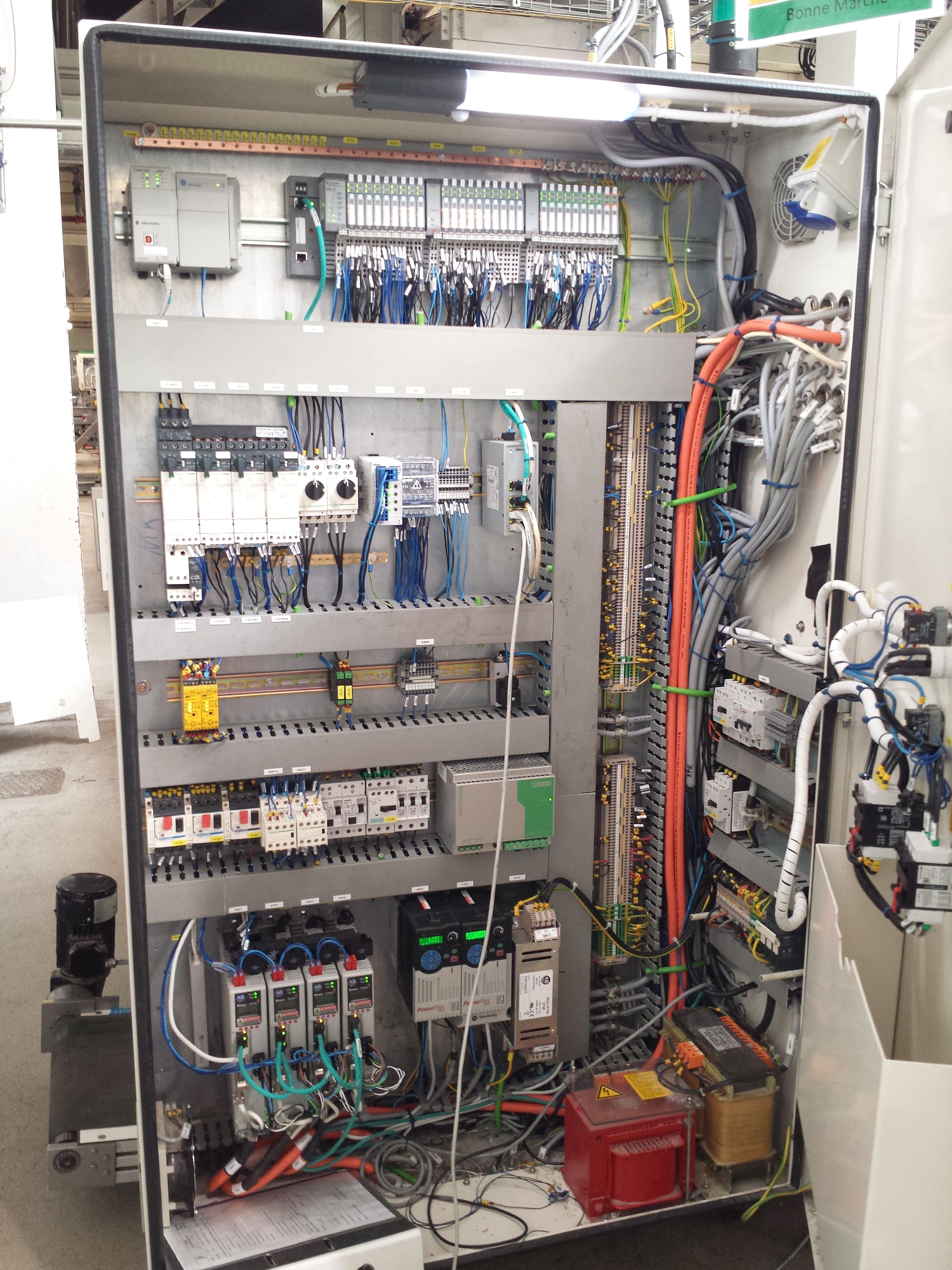

 RETROFIT D'UNE COMPTEUSE DE BISCUITS :



Avant                                                                     Après

  •  Objectifs :

Remplacer les automates et les moteurs avec variateurs d'une machine de comptage de biscuits.

  • Caractéristiques :

18 moteurs brushless, 160 entrées TOR et 224 sorties TOR.

  • Travaux effectués :

Analyse du fonctionnement de la machine.

Remplacement de l'automate existant par un automate ROCKWELL CompactLogix L36ERM avec ses Point I/O en réseau Ethernet et un PanelView de 10".

Intégration de variateur ROCKWELL type KINETIX 5500 également sur réseau Ethernet.

Programmation complète + réalisation + mise en service.


 REWAMPING D'UNE INSTALLATION DE DISTRIBUTION DE CHOCOLAT :



Avant                                                                     Après

  •  Objectifs :

Remplacer une armoire de distribution de chocolat (9 cuves) géré par un automate S5-95U (SIEMENS).

  • Travaux effectués :

Remplacement du coffret et de l'automate dans une armoire annexe, par un S7-300 (SIEMENS) avec ses stations esclaves en réseau Profibus.

Création d'une supervision en Wincc Advanced (SIEMENS) sur base PC en réseau Ethernet.

Système comprenant environ 230 entrées TOR, 110 sorties TOR et 14 entrées analogiques.

Analyse fonctionnelle + Programmation complète + installation sur site + mise en service.

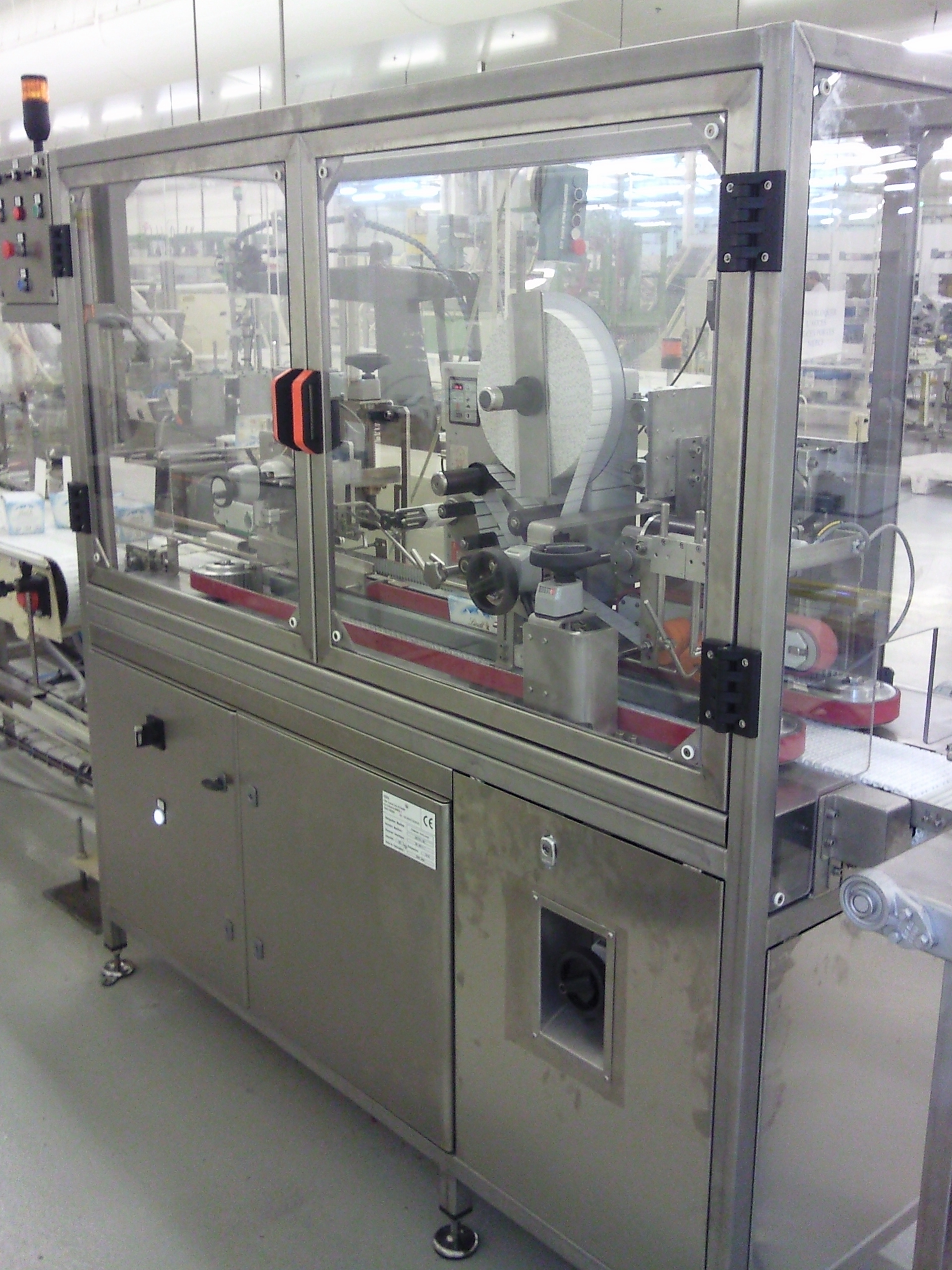

 MACHINE FERMEUSE PASTILLEUSE :



  • Objectifs :

Intégrer dans une ligne de production une machine multi-formats permettant de rabattre, de maintenir en position et de pastiller le couvercle d'un ballotin de chocolat.

Répétabilité des réglages par différents formats.

  • Caractéristiques :

Produit : productions de ballotins différents, dimensions 170 x 85 x 80 mm, 182 x 95 x 135 mm, ...

Machine sans automate, uniquement en logique câblée avec variateurs de vitesse.

Répétabilité des réglages pour les différents formats.

Cadence 50 ballotins/min.

Fonctionnement 3 x 8 H.
