Definition CERIA

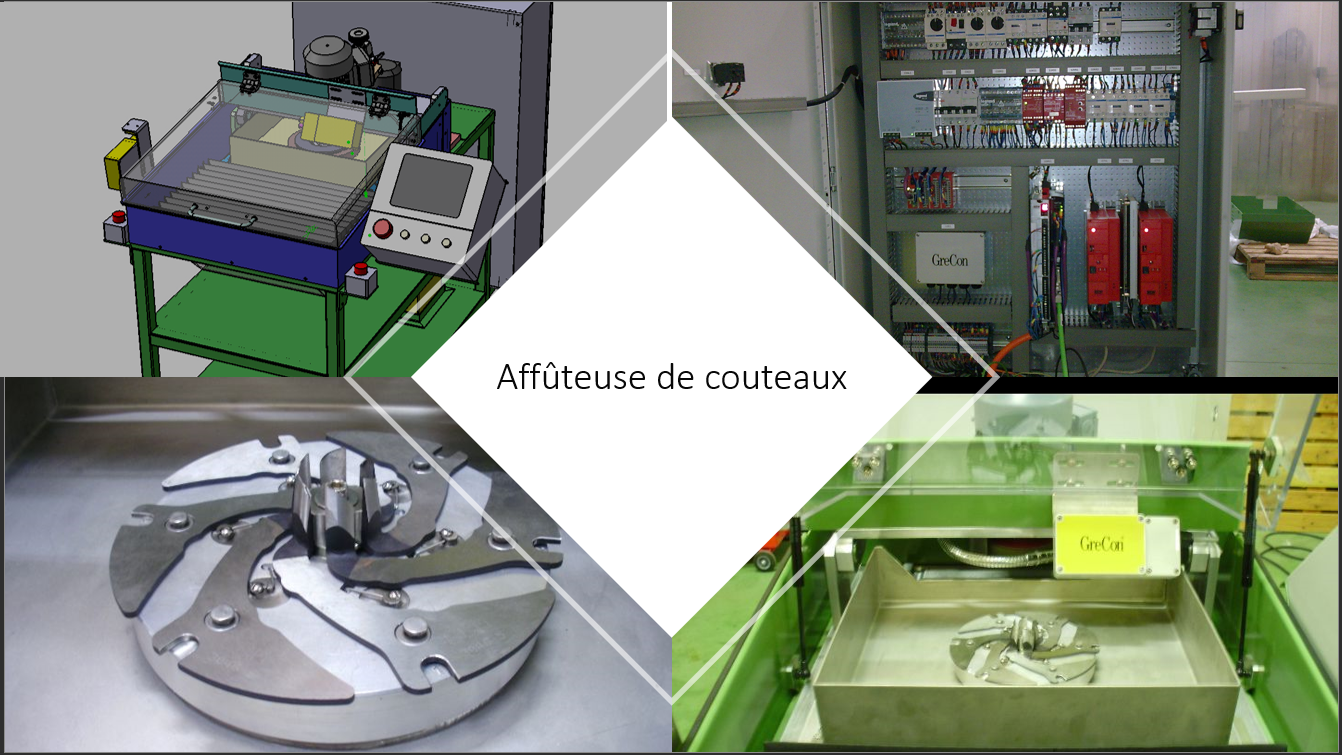

Affûteuse de couteaux


Objectifs :

- Affûtage de couteaux destinés à égrainer les épis de maïs,
- Affûtage au micron avec lubrification.


Caractéristiques :

- Meule en résine Ø150 mm, épaisseur 25 mm,
- Vitesse de rotation de la meule réglable, inclinaison réglable manuellement,
- Vitesse tangentielle de la meule 30 m/s,

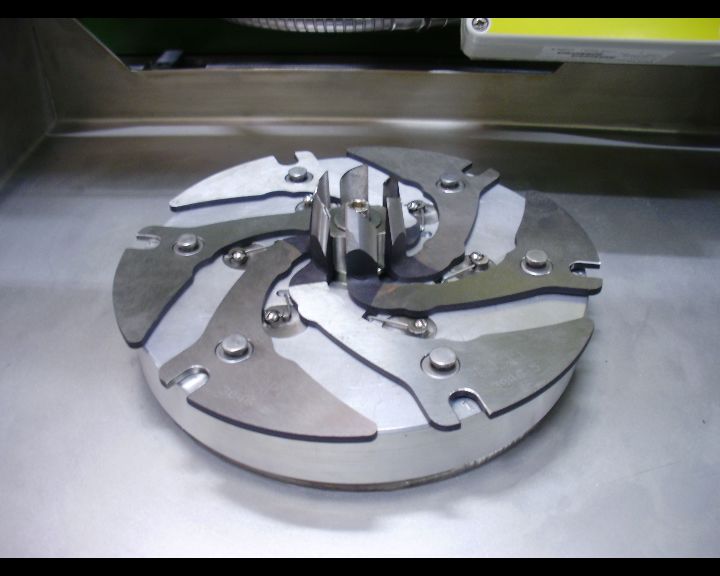

- Plateau porte couteaux motorisé et vitesse de rotation réglable,

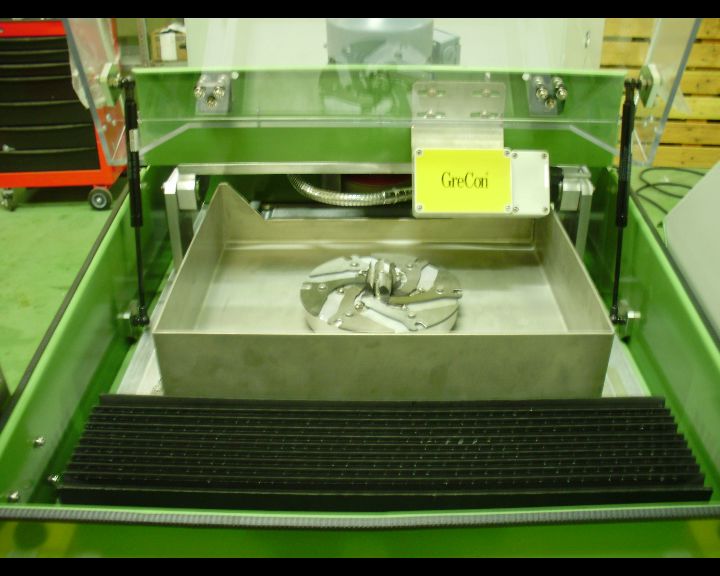

- Chariot mobile transportant le plateau porte couteaux pour atteindre la meule en rotation, motorisation précise,
- Détection de l’étincelle au contact meule + couteaux,
- Pompe de graissage automatique,
- Châssis tubulaire et cartérisation,
- Encombrement : L x l x h = 1500 x 1050 x 1360 mm.

Technologies installées :

- Création de recettes (nombre d’affûtage, temps d’affûtage, vitesse meule, vitesse de travail, profondeur d’affûtage),
- Moteur brushless avec variateur MOVIDRIVE et moteurs asynchrones avec variateurs MOVITRAC,
- Programmation sur la carte MOVI-PLC et sur pupitre tactile de SEW USOCOME,
- Réseau Canopen entre les variateurs et la carte MOVI-PLC.
