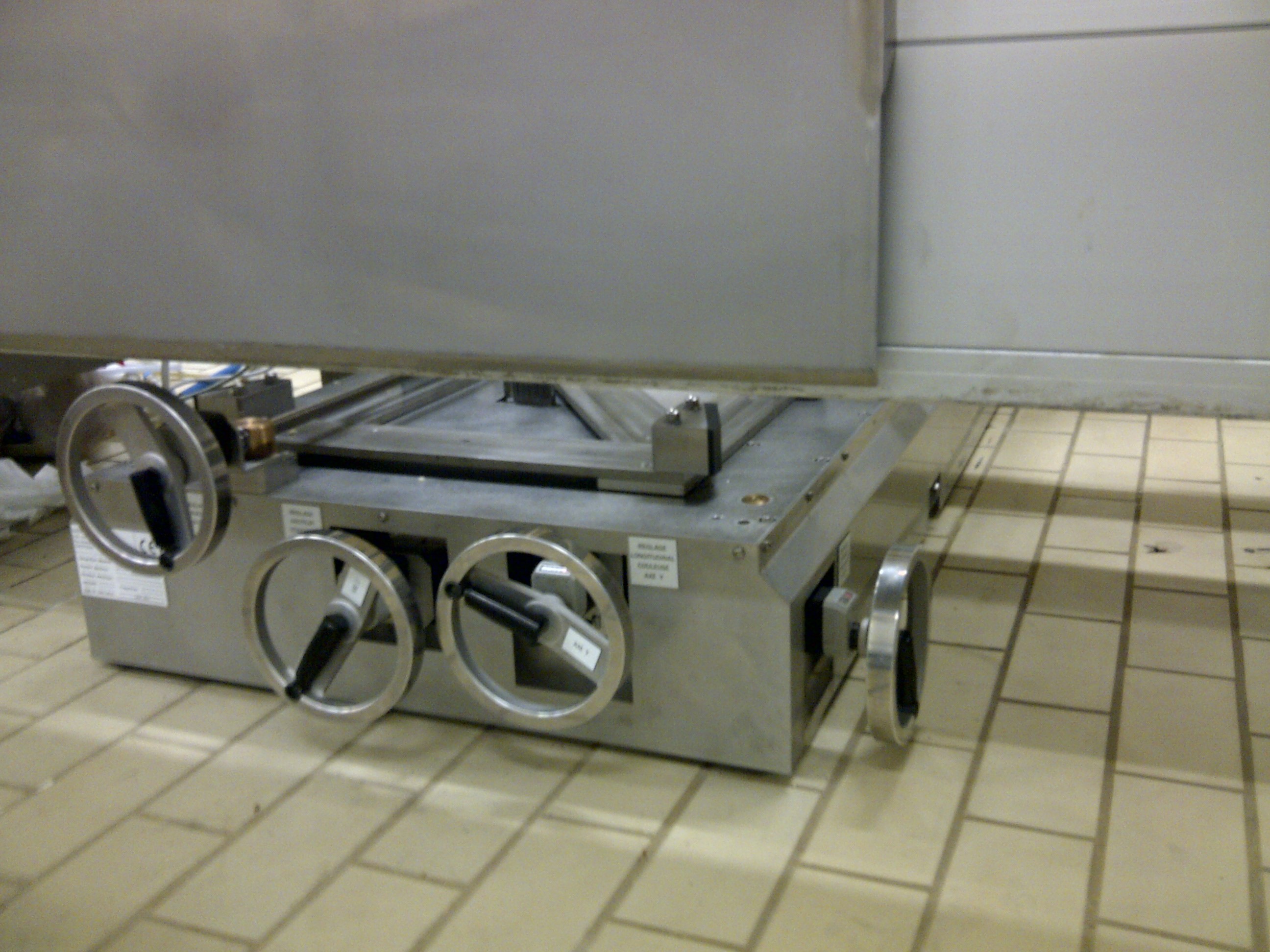

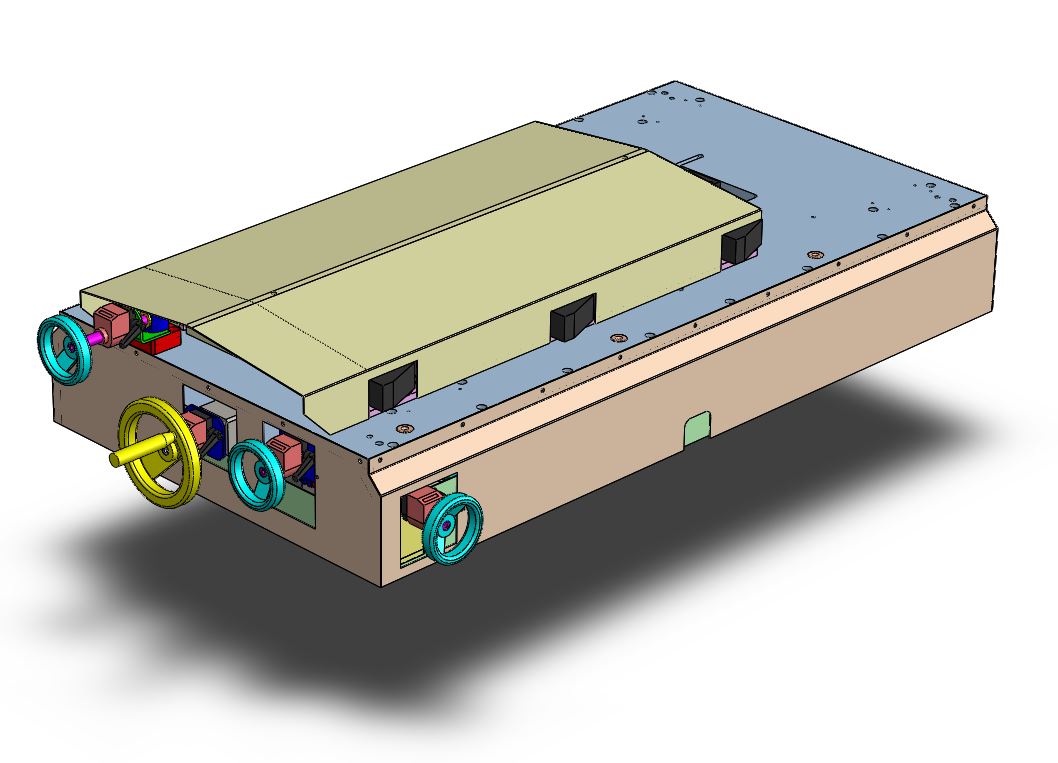

Table de positionnement couleuse
Objectifs :
Permettre le positionnement et le réglage répétitifs dans les 3 directions ainsi qu'en rotation autour d'un axe vertival d'une couleuse mobile.
Caractéristiques :
- Charge nominale : 40kg,
- Amplitude de réglage :
- En X (axe de la ligne) : + / - 20 mm
- En Y (axe de la couleuse) : + / - 20 mm
- En Z (réglage de hauteur) : de 310 mm (maxi) à 260 mm
- En R (rotation suivant axe vertical) : + / - 5°
- Indicateur de position digital placé derrière chaque volant avec indication correspondant au 1/10° de mm sur les 4 réglages (X, Y, Z, R),
- Guidage de la couleuse par des butées en POM,
- Volant en aluminium,
- Cartérisation réalisée en acier inoxydable,
- Encombrement : L = 1900 mm x l = 970 mm x H = 360 mm.
Principaux avantages :
- Permet un posisitonnement répétitif d'une couleuse mobile de chocolat par rapport aux moules,
- Facilité de mise en place de la couleuse,
- Machine conforme à la directive machine EN 13849-1.
