Rétrofit d'une étuyeuse
Caractéristiques de la machine :
Etuyeuse de marque ROVEMA constituée :
D’une structure PC + Axe SEW + Pupitre PC (système obsolète et non modifiable par le client)
2 têtes de dépose de pochons à mettre en étuis.
Fonctionnement en profil de came électronique sur 4 axes + un maître.
Sécurité composée de 13 carters de protection et 7 arrêts d’urgence.
Objectifs du client :
Installation d’un automate avec pupitre opérateur et gestion des axes de marque ROCKWELL (solution standard et modifiable par le client).
Fiabilisation du fonctionnement de la machine.
Mise au norme sécurité machine EN13849-1.

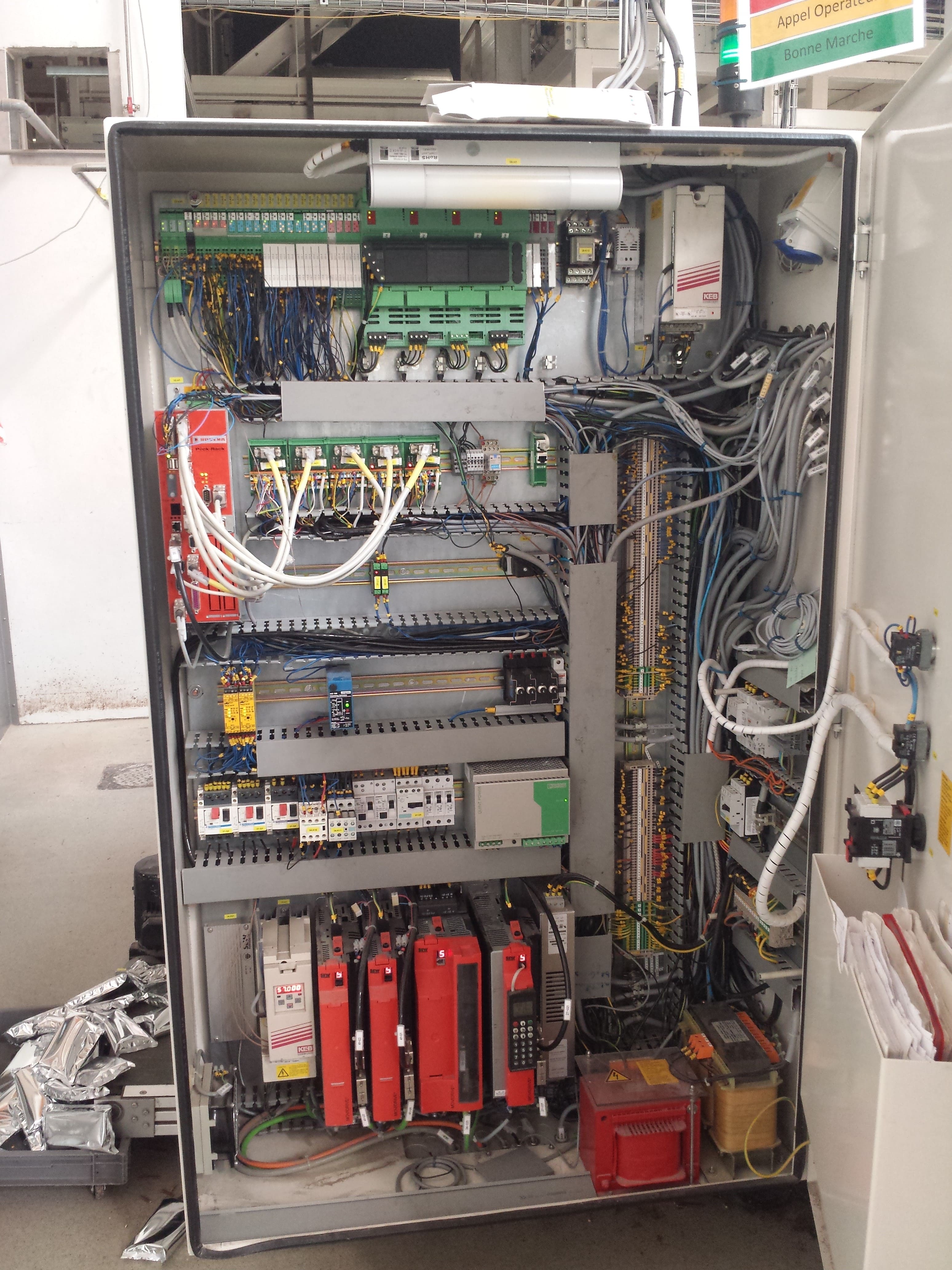

Solution installée :
Automate de marque ROCKWELL de type 1769-L33ERM avec cartes d’entrées/sorties déportées.
Variateurs KINETIX 5500 avec moteur type VPL pour les axes.
Variateurs POWERFLEX 525 pour les moteurs asynchrones.
Pupitre opérateur avec gestion de recettes (les recettes correspondent aux différents formats de la machine).
Réalisation de l’analyse fonctionnelle en reprenant tous les capteurs, actionneurs, instrumentations de l’installation et définition du fonctionnement de la machine avec client.
Mise au norme sécurité machine avec l’intégration d’un automate de sécurité SICK avec la technologie Flexiloop (réseau de sécurité en Pl d) et installation de contacts de sécurité à aimant codé.
